MSP430x22x2, MSP430x22x4
MIXED SIGNAL MICROCONTROLLER
SLAS504B − JULY 2006 − REVISED JULY 2007
34
POST OFFICE BOX 655303 DALLAS, TEXAS 75265
POST OFFICE BOX 1443 HOUSTON, TEXAS 77251−1443
electrical characteristics over recommended ranges of supply voltage and operating free-air
temperature (unless otherwise noted) (continued)
calibrated DCO frequencies − tolerance over supply voltage V
CC
PARAMETER TEST CONDITIONS T
A
VCC MIN TYP MAX UNIT
1-MHz tolerance over V
CC
25°C 1.8 V − 3.6 V −3 ±2 +3 %
8-MHz tolerance over V
CC
25°C 1.8 V − 3.6 V −3 ±2 +3 %
12-MHz tolerance over V
CC
25°C 2.2 V − 3.6 V −3 ±2 +3 %
16 -Hz tolerance over V
CC
25°C 3.0 V − 3.6 V −6 ±2 +3 %
f
CAL(1MHz)
1-MHz calibration value
BCSCTL1= CALBC1_1MHZ,
DCOCTL = CALDCO_1MHZ,
Gating time: 5 ms
25°C 1.8 V − 3.6 V 0.970 1 1.030 MHz
f
CAL(8MHz)
8-MHz calibration value
BCSCTL1= CALBC1_8MHZ,
DCOCTL = CALDCO_8MHZ,
Gating time: 5 ms
25°C 1.8 V − 3.6 V 7.760 8 8.240 MHz
f
CAL(12MHz)
12-MHz calibration value
BCSCTL1= CALBC1_12MHZ,
DCOCTL = CALDCO_12MHZ,
Gating time: 5 ms
25°C 2.2 V − 3.6 V 11.64 12 12.36 MHz
f
CAL(16MHz)
16-MHz calibration value
BCSCTL1= CALBC1_16MHZ,
DCOCTL = CALDCO_16MHZ,
Gating time: 2 ms
25°C 3.0 V − 3.6 V 15.00 16 16.48 MHz
calibrated DCO frequencies − overall tolerance
PARAMETER TEST CONDITIONS T
A
VCC MIN TYP MAX UNIT
1-MHz tolerance overall
I: -40−85°C
T: -40−105°C
1.8 V to 3.6 V −5 ±2 +5 %
8-MHz tolerance overall
I: -40−85°C
T: -40−105°C
1.8 V to 3.6 V −5 ±2 +5 %
12-MHz tolerance overall
I: -40−85°C
T: -40−105°C
2.2 V to 3.6 V −5 ±2 +5 %
16-MHz tolerance overall
I: -40−85°C
T: -40−105°C
3.0 V to 3.6 V −6 ±3 +6 %
f
CAL(1MHz)
1-MHz calibration value
BCSCTL1= CALBC1_1MHZ,
DCOCTL = CALDCO_1MHZ,
Gating time: 5 ms
I: -40−85°C
T: -40−105°C
1.8 V to 3.6 V 0.950 1 1.050 MHz
f
CAL(8MHz)
8-MHz calibration value
BCSCTL1= CALBC1_8MHZ,
DCOCTL = CALDCO_8MHZ,
Gating time: 5 ms
I: -40−85°C
T: -40−105°C
1.8 V to 3.6 V 7.600 8 8.400 MHz
f
CAL(12MHz)
12-MHz calibration value
BCSCTL1= CALBC1_12MHZ,
DCOCTL = CALDCO_12MHZ,
Gating time: 5 ms
I: -40−85°C
T: -40−105°C
2.2 V to 3.6 V 11.40 12 12.60 MHz
f
CAL(16MHz)
16-MHz calibration value
BCSCTL1= CALBC1_16MHZ,
DCOCTL = CALDCO_16MHZ,
Gating time: 2 ms
I: -40−85°C
T: -40−105°C
3.0 V to 3.6 V 15.00 16 17.00 MHz
MSP430x22x2, MSP430x22x4
MIXED SIGNAL MICROCONTROLLER
SLAS504B − JULY 2006 − REVISED JULY 2007
35
POST OFFICE BOX 655303 DALLAS, TEXAS 75265
POST OFFICE BOX 1443 HOUSTON, TEXAS 77251−1443

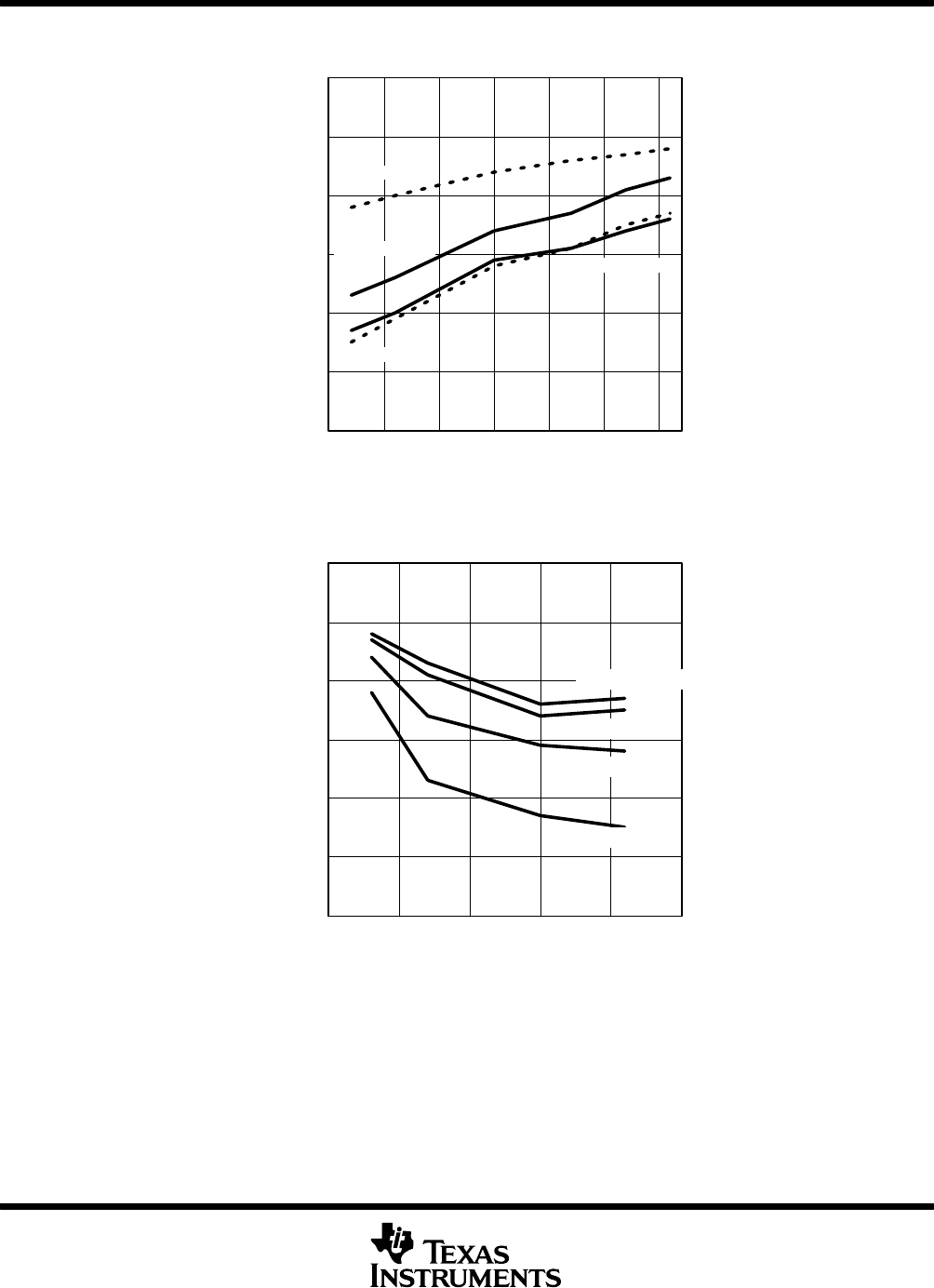

typical characteristics − calibrated 1-MHz DCO frequency
T
A
− Temperature − °C
0.97
0.98
0.99
1.00
1.01
1.02
1.03
−50.0 −25.0 0.0 25.0 50.0 75.0 100.0
Frequency − MHz
Figure 11. Calibrated 1-MHz Frequency vs Temperature
V
CC
= 1.8 V
V
CC
= 2.2 V
V
CC
= 3.0 V
V
CC
= 3.6 V
V
CC
− Supply Voltage − V
0.97
0.98
0.99
1.00
1.01
1.02
1.03
1.5 2.0 2.5 3.0 3.5 4.0
Frequency − MHz
Figure 12. Calibrated 1-MHz Frequency vs V
CC
T
A
= −40 °C
T
A
= 25 °C
T
A
= 85 °C
T
A
= 105 °C
MSP430x22x2, MSP430x22x4
MIXED SIGNAL MICROCONTROLLER
SLAS504B − JULY 2006 − REVISED JULY 2007
36
POST OFFICE BOX 655303 DALLAS, TEXAS 75265
POST OFFICE BOX 1443 HOUSTON, TEXAS 77251−1443
electrical characteristics over recommended ranges of supply voltage and operating free-air
temperature (unless otherwise noted) (continued)
wake-up from lower power modes (LPM3/4)
PARAMETER TEST CONDITIONS VCC MIN TYP MAX UNIT
BCSCTL1= CALBC1_1MHZ,
DCOCTL = CALDCO_1MHZ
2.2 V/3 V 2
t
DCO clock wake-up time from LPM3/4
BCSCTL1= CALBC1_8MHZ,
DCOCTL = CALDCO_8MHZ
2.2 V/3 V 1.5
s
t
DCO,LPM3/4
DCO
clock
wake up
time
from
LPM3/4
(see Note 1)
BCSCTL1= CALBC1_12MHZ,
DCOCTL = CALDCO_12MHZ
2.2 V/3 V 1
μs
BCSCTL1= CALBC1_16MHZ,
DCOCTL = CALDCO_16MHZ
3 V 1
t
CPU,LPM3/4
CPU wake-up time from LPM3/4
(see Note 2)
1/f
MCLK
+
t
Clock,LPM3/4
NOTES: 1. The DCO clock wake-up time is measured from the edge of an external wake-up signal (e.g., port interrupt) to the first clock edge
observable externally on a clock pin (MCLK or SMCLK).
2. Parameter applicable only if DCOCLK is used for MCLK.

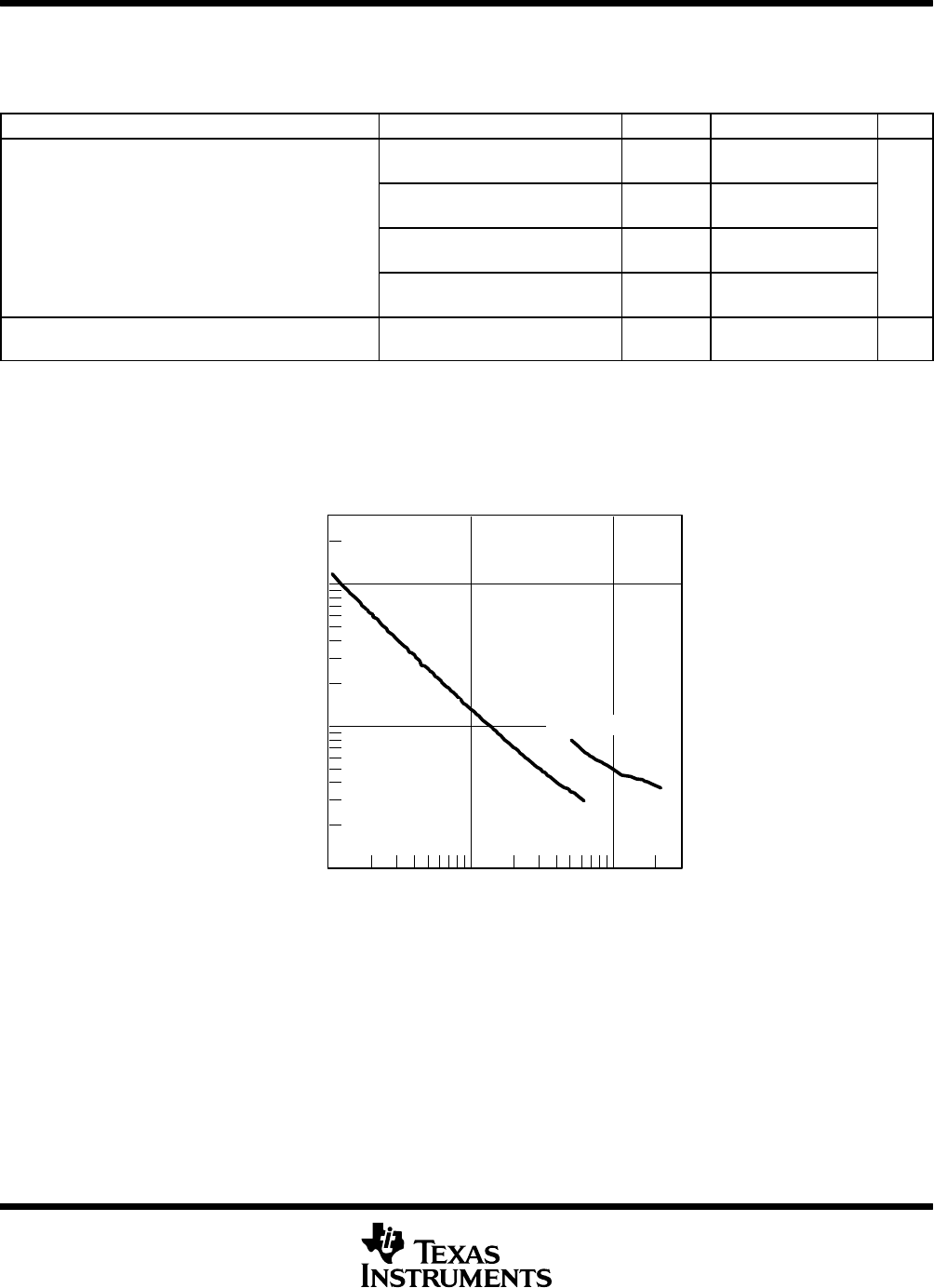

typical characteristics − DCO clock wake-up time from LPM3/4
DCO Frequency − MHz
0.10
1.00
10.00
0.10 1.00 10.00
Figure 13. Clock Wake-Up Time From LPM3 vs DCO Frequency
RSELx = 0...11
RSELx = 12...15
DCO Wake-Up Time − ms
