C1608X7R1H152K

Part # C1608X7R1H152K
Description Cap Ceramic 0.0015uF 50V X7R10% SMD 0603 125C
Additional Information:


Category CAPACITOR
Availability Out of Stock
Qty 0
Qty Price
1 + $0.02280



Technical Document


DISCLAIMER: The information provided herein is solely for informational purposes. Customers must be aware of the suitability of this product for their application, and consider that variable factors such as Manufacturer, Product Category, Date Codes, Pictures and Descriptions may differ from available inventory.

Features
www.ti.com

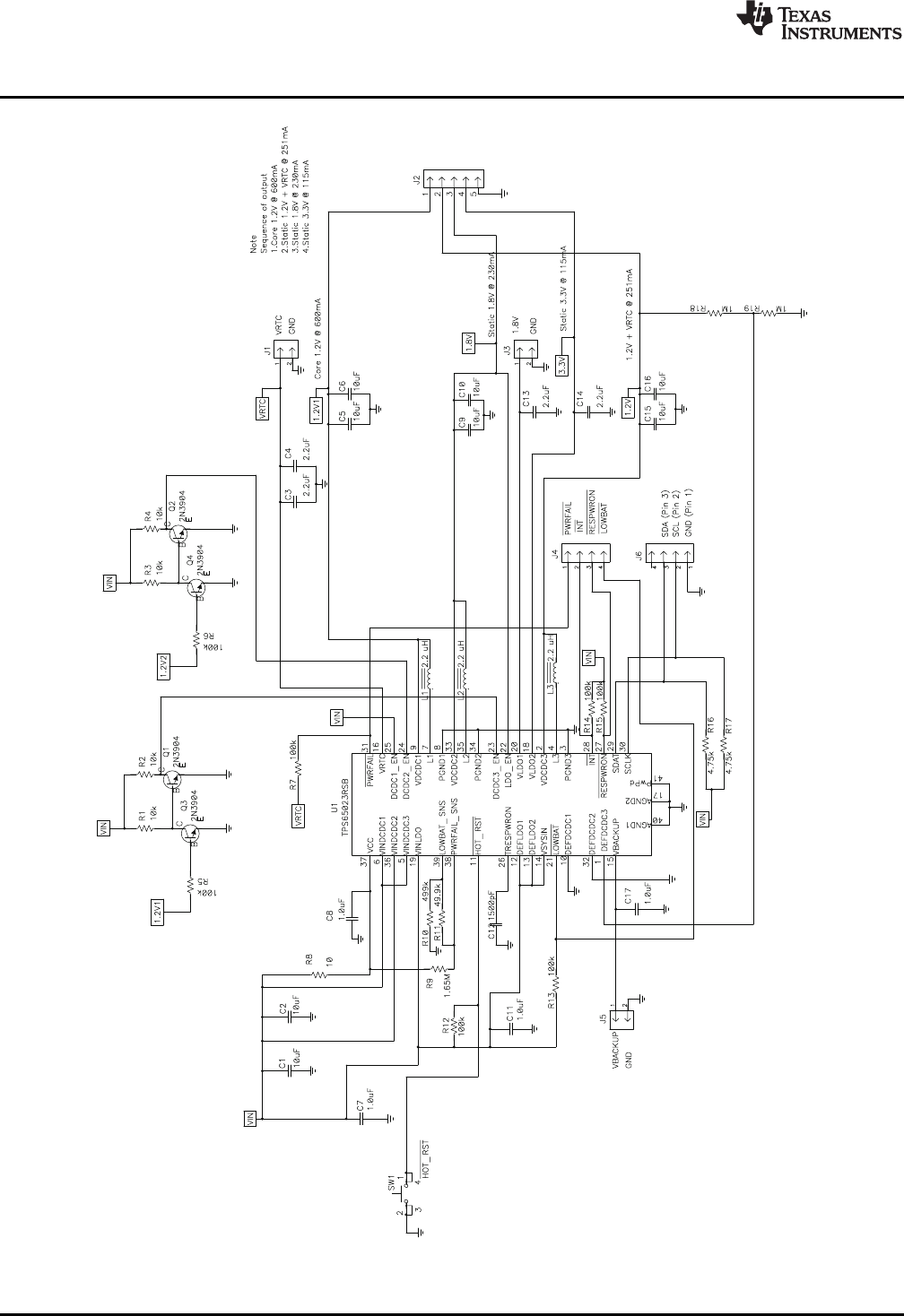

Figure 1. PMP4977 Reference Design Schematic
4
High-Integration, High-Efficiency Power Solution Using DC/DC Converters With SLVA340AJune 2009Revised May 2010
DVFS
Copyright © 2009–2010, Texas Instruments Incorporated
www.ti.com
List of Material
Proper sequencing is ensured in the design with the use of simple circuits involving the use of NPN
transistors as required. Core 1.2 V at 600 mA comes first ,which in turn is level-shifted to input voltage
using NPN transistors to enable the DCDC3_EN ; hence, static 1.2 V + VRTC at 251 mA comes up which
also enable the DCDC2_EN and sequentially static 1.8 V at 230 mA comes up. This 1.8-V output from
DCDC2 converter enable the LDO and hence at last static 3.3 V at 115 mA comes up.
(1) Use three such LDOs to power up DVDDA, DVDDB, and DVDDC. (It can either be 1.8 V or 3.3 V.)
(2) Rx = 0.499 M, Ry = 1 M for Vout = 1.8 V
(3) Rx = 1.8 M, Ry = 1 M for Vout = 3.3 V
(4) For proper sequencing of output, enable of the LDOs are fed either from 1.2-V output from DCDC3 converter
if DVDDX is 1.8 V or from 1.8-V output from DCDC2 converter if DVDDX is 3.3 V.
Figure 2. Optional circuit for DVDD_A, DVDD_B and DVDD_C
4 List of Material
Table 1. PMP4977 List of Material
Count RefDes Value Description Size Part Number MFR Area
8 C1 10 mF Capacitor, Ceramic, 6.3V, X5R, 10% 805 C2012X5R0J106K TDK 10560
C2 10 mF Capacitor, Ceramic, 6.3V, X5R, 10% 805 C2012X5R0J106K TDK 10560
2 C3 2.2 F Capacitor, Ceramic, 6.3V, X5R, 10% 603 C1608X5R0J225K TDK 5650
C4 2.2 F Capacitor, Ceramic, 6.3V, X5R, 10% 603 C1608X5R0J225K TDK 5650
C5 10 F Capacitor, Ceramic, 6.3V, X5R, 10% 805 C2012X5R0J106K TDK 10560
C6 10 F Capacitor, Ceramic, 6.3V, X5R, 10% 805 C2012X5R0J106K TDK 10560
4 C7 1.0 F Capacitor, Ceramic, 6.3V, X5R,10% 603 C1608X5R0J105K TDK 5650
C8 1.0 F Capacitor, Ceramic, 6.3V, X5R,10% 603 C1608X5R0J105K TDK 5650
C9 10 F Capacitor, Ceramic, 6.3V, X5R, 10% 805 C2012X5R0J106K TDK 10560
C10 10 F Capacitor, Ceramic, 6.3V, X5R, 10% 805 C2012X5R0J106K TDK 10560
C11 1.0 F Capacitor, Ceramic, 6.3V, X5R,10% 603 C1608X5R0J105K TDK 5650
1 C12 1500 pF Capacitor, Ceramic, 50V, X7R, 10% 603 C1608X7R1H152K TDK 5650
2 C13 2.2 F Capacitor, Ceramic, 6.3V, X5R,10% 603 C1608X5R0J225K TDK 5650
C14 2.2 F Capacitor, Ceramic, 6.3V, X5R,10% 603 C1608X5R0J225K TDK 5650
C15 10 F Capacitor, Ceramic, 6.3V, X5R, 10% 805 C2012X5R0J106K TDK 10560
C16 10 F Capacitor, Ceramic, 6.3V, X5R, 10% 805 C2012X5R0J106K TDK 10560
C17 1.0 F Capacitor, Ceramic, 6.3V, X5R,10% 603 C1608X5R0J105K TDK 5650
3 J1 PTC36SAAN Header, 2 pin, 100mil spacing, (36-pin strip) 0.100 x 2 PTC36SAAN Sullins 23100
1 J2 PEC36SAAN Header, Male 5-pin, 100mil spacing, (36-pin 0.100 inch x 5 PEC36SAAN Sullins 60000
strip)
J3 PTC36SAAN Header, 2 pin, 100mil spacing, (36-pin strip) 0.100 x 2 PTC36SAAN Sullins 23100
1 J4 PTC36SAAN Header, 4 pin, 100mil spacing, (36-pin strip) 0.100 x 4 PTC36SAAN Sullins 45100
J5 PTC36SAAN Header, 2 pin, 100mil spacing, (36-pin strip) 0.100 x 2 PTC36SAAN Sullins 23100
1 J6 22-05-3041 Header, Friction Lock Ass'y, 4 pin Right 0.400 x 0.500 22-05-3041 Molex 227,900
Angle
2 L1 2.2 mH Inductor, SMT, 1.72A, 59 m 0.157 x 0.157 inch VLCF4020T-2R2N1R7 TDK 36.8
L2 2.2 mH Inductor, SMT, 1.72A, 59 m 0.157 x 0.157 inch VLCF4020T-2R2N1R7 TDK 36.8
5
SLVA340AJune 2009Revised May 2010 High-Integration, High-Efficiency Power Solution Using DC/DC Converters With
DVFS
Copyright © 2009–2010, Texas Instruments Incorporated
List of Material
www.ti.com
Table 1. PMP4977 List of Material (continued)
Count RefDes Value Description Size Part Number MFR Area
1 L3 2.2 mH Inductor, SMT, 1.5A, 87 m 0.137 X 0.147 inch VLF4012AT-2R2M1R5 TDK 29320
4 Q1 2N3904 Transistor, NPN, 40V, 200mA, 625mW TO-92 2N3904 Fairchild 37800
Q2 2N3904 Transistor, NPN, 40V, 200mA, 625mW TO-92 2N3904 Fairchild 37800
Q3 2N3904 Transistor, NPN, 40V, 200mA, 625mW TO-92 2N3904 Fairchild 37800
Q4 2N3904 Transistor, NPN, 40V, 200mA, 625mW TO-92 2N3904 Fairchild 37800
4 R1 10k Resistor, Chip, 1/16W, 1% 603 CRCW0603-xxxx-F Vishay 9100
R2 10k Resistor, Chip, 1/16W, 1% 603 CRCW0603-xxxx-F Vishay 9100
R3 10k Resistor, Chip, 1/16W, 1% 603 CRCW0603-xxxx-F Vishay 9100
R4 10k Resistor, Chip, 1/16W, 1% 603 CRCW0603-xxxx-F Vishay 9100
2 R5 100k Resistor, Chip, 1/16W, 1% 603 CRCW0603-xxxx-F Vishay 9100
R6 100k Resistor, Chip, 1/16W, 1% 603 CRCW0603-xxxx-F Vishay 9100
5 R7 100k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
1 R8 10 Resistor, Chip, 1/16W, 1% 603 Std Std 9100
1 R9 1.65M Resistor, Chip, 1/16W, 1% 603 Std Std 9100
1 R10 499k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
1 R11 49.9k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
R12 100k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
R13 100k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
R14 100k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
R15 100k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
2 R16 4.75k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
R17 4.75k Resistor, Chip, 1/16W, 1% 603 Std Std 9100
2 R18 1M Resistor, Chip, 1/16W, 1% 603 Std Std 9100
R19 1M Resistor, Chip, 1/16W, 1% 603 Std Std 9100
1 SW1 KT11P2JM Switch, SPST, PB Momentary, Sealed 0.245 X 0.251 KT11P2JM C & K 111,600
Washable
1 U1 TPS65023RSB IC, Power Management IC for Li-Ion QFN TPS65023RSB TI 69696
Powered Systems
Notes: 1. These assemblies are ESD sensitive, ESD precautions shall be observed.
2. These assemblies must be clean and free from flux and all contaminants.
Use of no clean flux is not acceptable.
3. These assemblies must comply with workmanship standards IPC-A-610 Class 2.
4. Ref designators marked with an asterisk ('**') cannot be substituted.
All other components can be substituted with equivalent MFG's components.
6
High-Integration, High-Efficiency Power Solution Using DC/DC Converters With SLVA340AJune 2009Revised May 2010
DVFS
Copyright © 2009–2010, Texas Instruments Incorporated
